In qualità di fornitore di stampi per paraurti anteriore, ricevo spesso richieste da parte dei clienti su come calcolare il tempo di raffreddamento per uno stampo per paraurti anteriore. Il tempo di raffreddamento è un fattore cruciale nel processo di stampaggio a iniezione, poiché influisce direttamente sul ciclo di produzione, sulla qualità delle parti e sull'efficienza complessiva. In questo blog condividerò alcuni spunti su come calcolare il tempo di raffreddamento per uno stampo per paraurti anteriore.
Comprendere l'importanza del tempo di raffreddamento
Prima di approfondire i metodi di calcolo, è essenziale capire perché è importante il tempo di raffreddamento. Nello stampaggio a iniezione, la plastica fusa viene iniettata nella cavità dello stampo. Una volta posizionata, la plastica deve raffreddarsi e solidificarsi per assumere la forma dello stampo. Se il tempo di raffreddamento è troppo breve, la parte potrebbe non solidificarsi completamente, causando problemi quali deformazione, restringimento e scarsa precisione dimensionale. D’altro canto, se il tempo di raffreddamento è troppo lungo, aumenterà la durata del ciclo di produzione, riducendo la produttività e aumentando i costi.
Fattori che influenzano il tempo di raffreddamento
Diversi fattori influenzano il tempo di raffreddamento dello stampo del paraurti anteriore:


- Proprietà dei materiali: Materie plastiche diverse hanno proprietà termiche diverse, come conduttività termica, calore specifico e punto di fusione. Ad esempio, i materiali con elevata conduttività termica si raffredderanno più velocemente di quelli con bassa conduttività termica. Le plastiche comunemente utilizzate per i paraurti anteriori, come il polipropilene (PP), hanno le loro caratteristiche di raffreddamento uniche.
- Spessore della parte: Le parti più spesse impiegano più tempo a raffreddarsi rispetto a quelle più sottili. Il paraurti anteriore solitamente ha spessori variabili in aree diverse e la sezione più spessa determinerà il tempo di raffreddamento complessivo.
- Progettazione di stampi: Il design dello stampo, compresa la disposizione dei canali di raffreddamento, il loro diametro e la distanza dalla superficie della cavità, influisce in modo significativo sull'efficienza del raffreddamento. Canali di raffreddamento ben progettati possono garantire un raffreddamento uniforme e ridurre i tempi di raffreddamento.
- Temperatura e portata del liquido di raffreddamento: La temperatura e la portata del liquido refrigerante (solitamente acqua) che circola attraverso i canali di raffreddamento svolgono un ruolo fondamentale. Una temperatura del liquido di raffreddamento più bassa e una portata più elevata possono aumentare la velocità di trasferimento del calore e ridurre il tempo di raffreddamento.
Metodi di calcolo
Metodo analitico
Uno dei modi più semplici per stimare il tempo di raffreddamento è utilizzare una formula analitica. Per una lastra di plastica semi-infinita (un modello semplificato per la parte nello stampo), il tempo di raffreddamento (t_c) può essere calcolato utilizzando la seguente formula:
[t_c=\frac{\rho C_p (T_m - T_e)}{h (T_m - T_c)}]
Dove:
- (\rho) è la densità della plastica ((kg/m^3))
- (C_p) è il calore specifico della plastica ((J/kg\cdot K))
- (T_m) è la temperatura di fusione della plastica ((^{\circ}C))
- (T_e) è la temperatura di espulsione del pezzo ((^{\circ}C))
- (h) è il coefficiente di scambio termico tra la plastica e lo stampo ((W/m^2\cdot K))
- (T_c) è la temperatura del liquido di raffreddamento ((^{\circ}C))
Tuttavia, questa formula presenta dei limiti poiché presuppone una geometria semplice e un trasferimento di calore uniforme, il che non è sempre il caso di una parte complessa del paraurti anteriore.
Metodo di simulazione numerica
Un modo più accurato per calcolare il tempo di raffreddamento è attraverso la simulazione numerica. Software come Moldflow possono simulare l'intero processo di stampaggio a iniezione, inclusa la fase di raffreddamento. Ecco un processo generale passo passo per l'utilizzo della simulazione numerica:
- Creazione del modello: Crea un modello 3D della parte del paraurti anteriore e dello stampo in un software CAD. Il modello dovrebbe includere tutti i dettagli, come la geometria della parte, i canali di raffreddamento e il materiale dello stampo.
- Selezione dei materiali: selezionare il materiale plastico e il materiale dello stampo appropriati nel software di simulazione. Il software dispone di un database delle proprietà dei materiali, che vengono utilizzate per il calcolo.
- Impostazione delle condizioni al contorno: Definire le condizioni al contorno, come la temperatura iniziale della plastica, la temperatura del refrigerante e la portata.
- Esecuzione della simulazione: eseguire la simulazione per ottenere la distribuzione della temperatura nella parte e nello stampo nel tempo. Il software calcolerà il tempo di raffreddamento in base al momento in cui la parte raggiunge la temperatura di espulsione.
Metodo empirico
In pratica, molti produttori si affidano anche a dati empirici ed esperienze passate. Analizzando i tempi di raffreddamento di stampi e parti simili del paraurti anteriore, è possibile sviluppare una serie di regole pratiche. Ad esempio, potrebbero sapere che per un determinato tipo di plastica e di progettazione di stampi, il tempo di raffreddamento per millimetro di spessore del pezzo corrisponde approssimativamente a un determinato valore.
Ottimizzazione del tempo di raffreddamento
Una volta calcolato il tempo di raffreddamento, è importante ottimizzarlo per migliorare l'efficienza produttiva. Ecco alcuni modi per farlo:
- Migliorare la progettazione degli stampi: Riprogettare i canali di raffreddamento per garantire un migliore trasferimento di calore. Ad esempio, utilizzare un sistema di deflettori nei canali di raffreddamento per aumentare la turbolenza del liquido di raffreddamento e migliorare la velocità di trasferimento del calore.
- Seleziona il liquido refrigerante giusto: Scegliere un liquido refrigerante con proprietà adeguate. In alcuni casi, è possibile aggiungere additivi al liquido di raffreddamento per migliorarne le prestazioni di trasferimento del calore.
- Parametri del processo di controllo: regolare la temperatura di iniezione, la temperatura del liquido refrigerante e la portata per trovare la combinazione ottimale per il tempo di raffreddamento più breve senza sacrificare la qualità della parte.
Conclusione

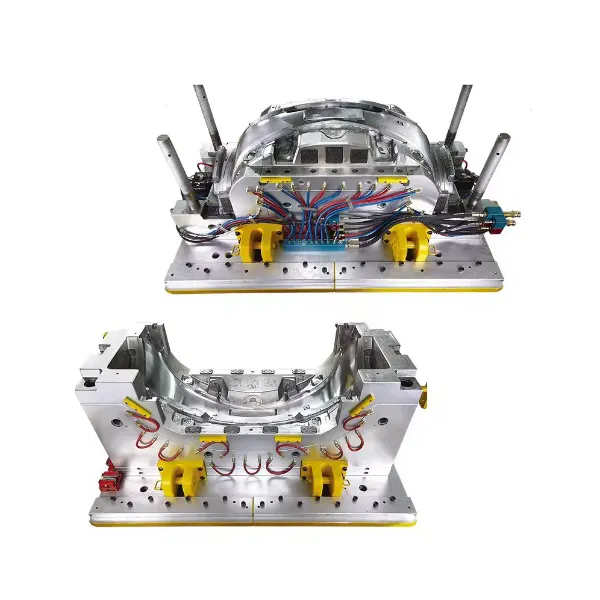

Calcolare il tempo di raffreddamento dello stampo del paraurti anteriore è un processo complesso che richiede la considerazione di molteplici fattori. Sia che si utilizzino metodi analitici, simulazioni numeriche o dati empirici, l'obiettivo è trovare il giusto equilibrio tra tempo di raffreddamento e qualità della parte. Come aFornitore di stampi per paraurti anteriore, abbiamo una vasta esperienza nella progettazione e produzione di stampi per paraurti anteriori con efficienti sistemi di raffreddamento. NostroStampo per paraurti anteriore per autoEStampo per paraurti posterioresono progettati per soddisfare i più elevati standard di qualità e prestazioni.
Se sei interessato ai nostri stampi per paraurti anteriore o hai bisogno di maggiori informazioni sul calcolo e sull'ottimizzazione del tempo di raffreddamento, non esitare a contattarci per una discussione sull'approvvigionamento. Ci impegniamo a fornirti le migliori soluzioni per le tue esigenze di stampaggio a iniezione.
Riferimenti
- "Manuale sullo stampaggio ad iniezione" di O. Olsson, P. Wickman e B. Ranby
- "Progettazione di stampi per stampaggio a iniezione" di RA Malloy
